Редукторы червячные одноступенчатые серии Ч-80

Техническое описание Условия применения Габаритные и присоединительные размеры Варианты сборки Технические характеристики



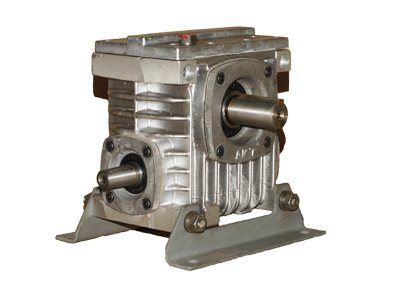

Техническое описание



Червячные редукторы серии Ч80 предназначены преобразовывать угловую скорость электродвигателя до более низких значений. Передача вращения, в виду особенностей червячной пары, происходит под прямым углом. Корпус редуктора Ч80, в отличии от устаревших серий, изготовлен из алюминия, а для отведения тепла на входной червяк одет вентилятор. Диапазон передаточных чисел очень обширен и может составлять 8 - 80.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

• допускается постоянная или переменная нагрузка на выходной вал редуктора;
• допускается непрерывная работа до 24 часов в сутки при условии сохранения номинального момента;
• допускается вращение валов в обе стороны, при этом технические характеристики сохраняются;
• запрещено вращать входной вал более 1800 об/мин, это может привести к поломке редуктора;
• климатические условия должны соответствовать исполнению У, Т, категория размещения должна соответствовать ГОСТ 15150-69.



Габаритные и присоединительные размеры









РИС1.

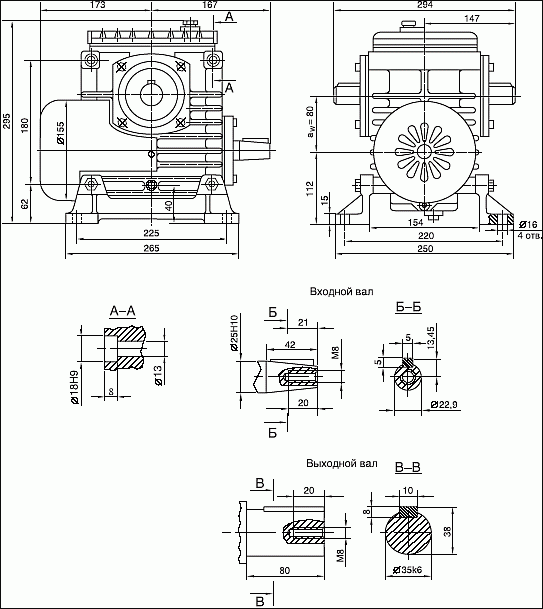

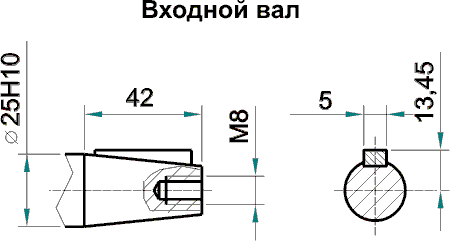

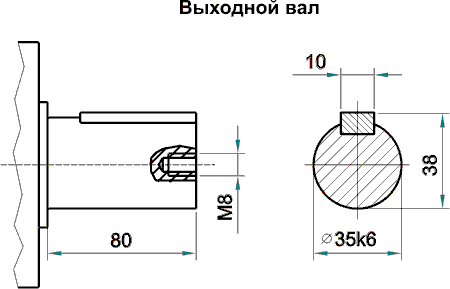

Габаритные и присоединительные размеры





Варианты сборки



РИС2.

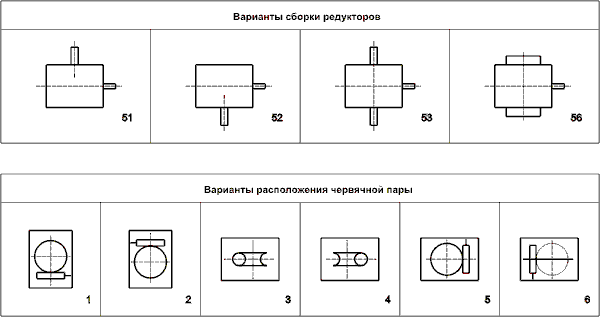

Варианты сборки редукторов и расположения червяной пары



РИС3.

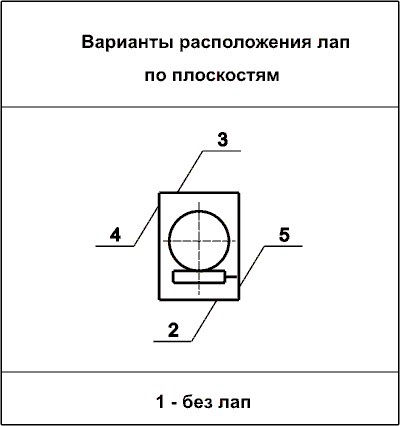

Варианты расположения лап
(1-без лап; 2-5 расположение лап по плоскостям)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Номи- нальные переда- точные числа Uном.	Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин.									Допускаемая консольная нагрузка на вале , Н
	750			1000			1500			входном	выходном
	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт
8,0	280	0,89	3,1	250	0,90	3,6	212	0,91	4,6	500	4000
10,0	250	0,88	2,2	224	0,89	2,6	190	0,90	3,4
12,5	250	0,86	1,8	230	0,87	2,2	195	0,89	2,8
16,0	280	0,83	1,7	250	0,85	1,9	218	0,86	2,5
20,0	243	0,79	1,2	224	0,81	1,5	195	0,84	1,9
25,0	243	0,78	1,0	224	0,79	1,2	195	0,83	1,5
31,5	300	0,72	1,1	280	0,75	1,0	250	0,78	1,7
40,0	243	0,67	0,7	218	0,71	0,9	195	0,73	1,1
50,0	243	0,65	0,6	230	0,66	0,8	206	0,71	0,9
63,0	224	0,60	0,5	212	0,62	0,6	190	0,64	0,8
80,0	200	0,55	0,4	190	0,58	0,5	175	0,61	0,6



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Ч-80-40-52-1-2ВУЗ

• Ч - червячный редуктор;
• 80 - межосевое расстояние
• 40 - номинальное передаточное число
• 52 - вариант сборки
• 1 - вариант по расположению червячной пары
• 2 - вариант по расположению лап
• В - с вентилятором
• УЗ - климатическое исполнение и категория размещения
