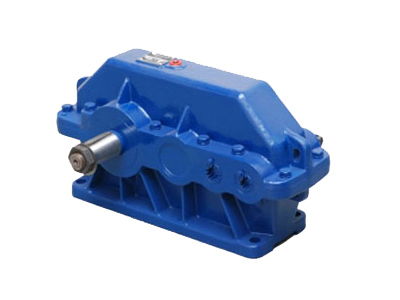

Редукторы трехступенчатые цилиндрические ЦЗУ-160, ЦЗУ-200, ЦЗУ-250

Трехступенчатые цилиндрические редукторы ЦЗУ-160, ЦЗУ-200, ЦЗУ-250

Техническое описание

Горизонтальные редукторы серии ЦЗУ имеют три степени редукции, что позволяет получить максимальное передаточное отношение 200/1. Как и все привода серии ЦУ эти редукторы предназначены работать в горизонтальном положении. Редукторы просты в эксплуатации и не требуют технического обслуживания. Эксплуатация разрешается как в закрытом помещении, так и в уличных условиях. Серия состоит из трех типоразмеров: ЦЗУ-160, ЦЗУ-200, ЦЗУ-250.

Условия эксплуатации имеют следующие особенности

в процессе работы допускается нагрузка равномерная или с рывками;
в виду высоких показателей КПД, допускается работа в длительном или коротком режиме;
входной вал редуктора может вращаться в обе стороны, при этом технические характеристики сохраняются;
частота вращения входного вала не должна превышать 1500 об/мин;
содержание токопроводящей пыли в окружении редуктора не должно превышать 10 мг на кубический метр;
внешняя температура не должна превышать допустимые показатели смазочных материалов редуктора.

Варианты сборки редукторов типа Ц3У

арианты сборки редукторов типа Ц3У

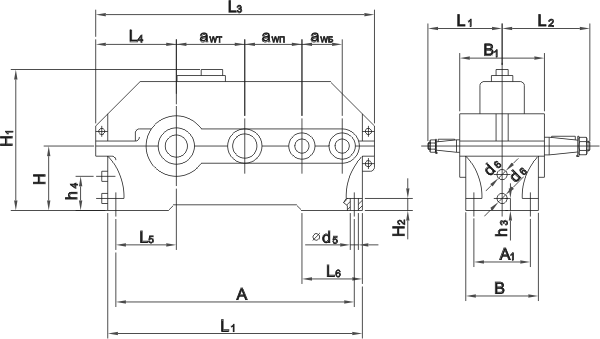

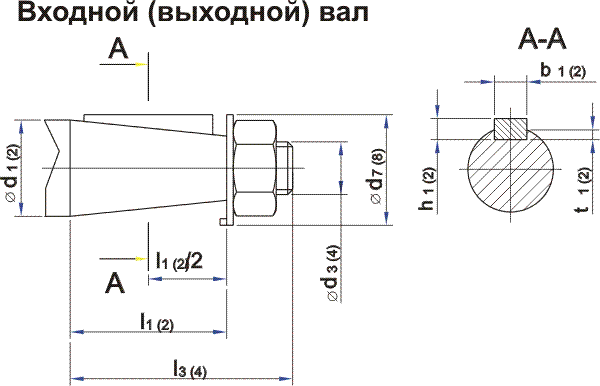

Габаритные и присоединительные размеры

Параметр	Типоразмер редуктора
Параметр	ЦЗУ-160	ЦЗУ-200	ЦЗУ-250
awБ	160	200	250
awП	100	125	160
awТ	80	100	125
А	475	580	750
А1	140	165	218
В	195	230	280
B1	206	243	290
Н	170	212	265
Н1	345	425	530
Н2	28	36	40
L1	160	190	236
L2	224	280	335
L3	630	775	950
L4	195	236	290
L5	136	165	212
L6	145	185	230
L7	530	650	825
b1	4	5	5
b2	14	18	22
d1	20	25	30
d2	55	70	90
d3	М12х1.25	M16xl,5	M20xl,5
d4	МЗ6xЗ	М48х3	М64х4
d5	24	24	8
d6	М24	М24	М24
d7	40	45	50
d8	88	100	130
h1	4	5	5
h2	9	11	14
h3	32	32	32
h4	110	125	160
l1	36	42	58
l2	82	105	130
l3	50	60	80
l4	110	140	170
t1	2,5	3,0	3,0
t2	5,5	7,0	9,0
Объем заливаемого масла, л	6,2	12,0	18,4
Масса, кг	160	186	335

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЗУ-160, ЦЗУ-200, ЦЗУ-250

Параметр	Типоразмер редуктора
Параметр	ЦЗУ-160	ЦЗУ-200	ЦЗУ-250
Номинальные передаточные числа	31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200		16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
*Номинальный вращающий момент на выходном валу Нм**	1250	2500	5000
Номинальная радиальная сила, Н:
на входном валу	500	1000	2000
на выходном валу	8000	11200	16000
Объем заливаемого масла, л	6,2	12,0	18,4
Масса, кг	106	186	335

Приводная техника (мотор-редукторы, преобразователи частоты и устройства плавного пуска) отправляется покупателю транспортной компанией. По всем вопросам обращаться в офис.
