Редукторы червячные 1Ч-160

Техническое описание Условия применения Технические характеристики Габаритные и присоединительные размеры Варианты сборки





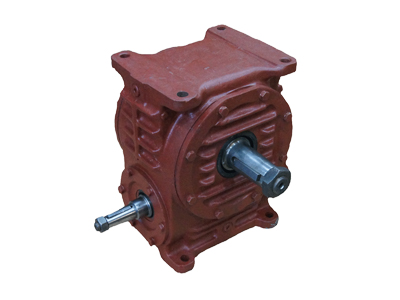

Общее описание



Одноступенчатый редуктор червячного типа 1Ч-160 является самым крупным из линейки отечественных приводов. Основное назначение - это понижение угловых скоростей и увеличение крутящего момента. Имеет несколько установочных вариантов и различных сборок. Корпус редуктора изготовлен из чугуна.



Основные характеристики червячных редукторов 1Ч-160:

• частота вращения быстроходного вала не более 1500 об/мин;
• крутящий момент не должен превышать 2500Нм;
• габаритные размеры LxBxH — 505мм-420мм-465мм;
• масса редуктора в заправленного маслом составляет 120 кг.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

• нагрузка постоянная и переменная одного направления и реверсивная;
• работа постоянная и с периодическими остановками;
• вращение валов в любую сторону;
• внешняя среда — неагрессивная, невзрывоопасная;
• температура внешней среды — от минус 40 до плюс 50°С.

Технические характеристики червячных редукторов 1Ч-160



Передаточное число номинальное		8	10	12,5	16	20	25	31,5	40	50	63	80
Частота вращения вх.вала, об/мин.		1500
Номинальный крутящий момент на вых.валу, Н•м		1860	1760	1670	2190	1860	1860	2460	2080	1860	1760	1480
Подводимая расчётная мощность, кВт.		37,1	28,3	21,8	22,5	15,7	12,9	14,1	9,7	7,3	5,7	3,9
КПД, %		94	93	92	91	89	86	83	80	76	73	71
Допускаемая радиальная нагрузка, Н	вх.вал	1200
	вых.вал	12150
Корригированный уровень зв.мощности, ДБА		94
Масса, кг не более		120
Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%



Габаритно присоединительные размеры червячных редукторов 1Ч-160



РИС 1.

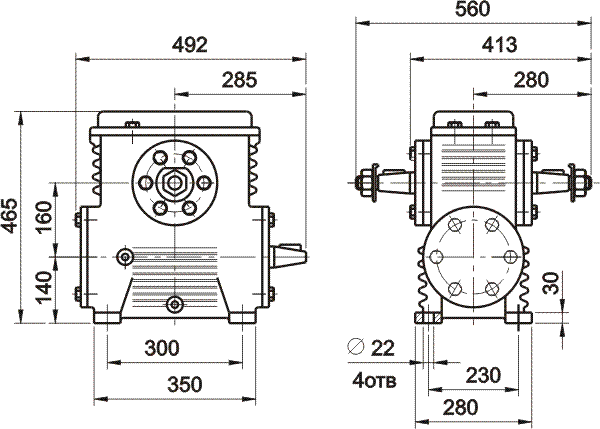

Исполнение редуктора с верхней крышкой.

РИС 2.

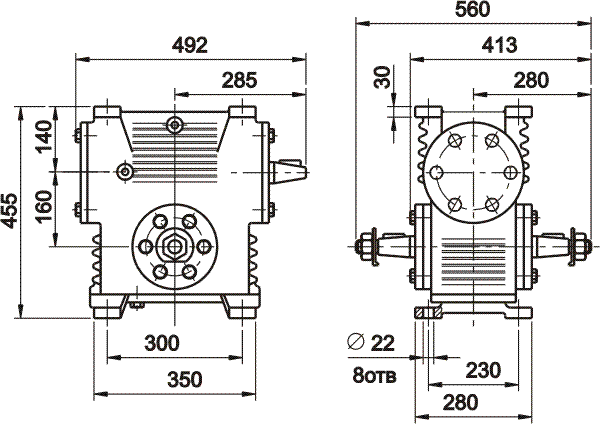

Исполнение редуктора с крышкой-лапой.



РИС 3.

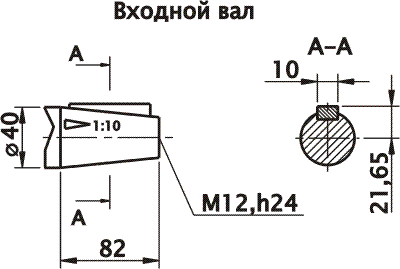

Варианты исполнения конца быстроходного вала.

РИС 4.

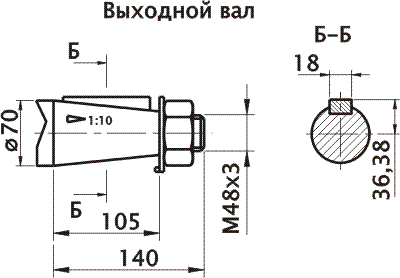

Вариант исполнения конца тихоходного вала.



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА В ЗАКАЗЕ:



Редуктор 1Ч-160-32-51-11-У2

• 1Ч — типоразмер редуктора;
• 160 — межосевое расстояние, мм.;
• 32 — передаточное число;

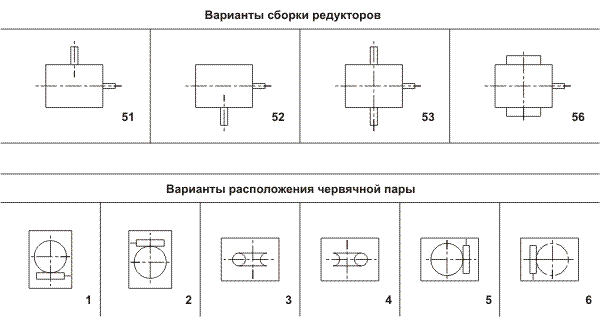

• 51 — вариант сборки;
• 11 — вариант исполнения с верхней крышкой;
• У — климатическое исполнение;
• 2 — вариант размещения;
